Sondas

REF 30-72

Placas de sonda.

REF 30-73

Tapas de sonda para soldar a cubierta.

REF 30-77

Tapas de sonda para soldar a cubierta y al tubo.

REF 30-78

Tapas de sonda para soldar a cubierta.

Plano del producto

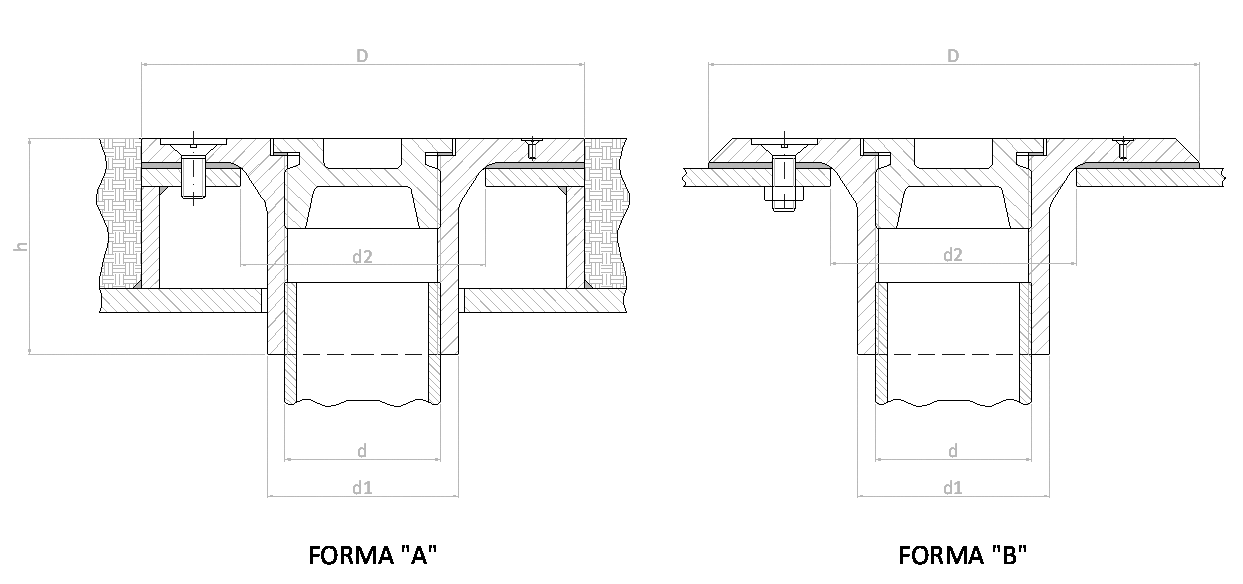

PLACAS DE SONDA (REF./ 30-72)
PLACAS DE SONDA PARA ATORNILLAR A CUBIERTA.
FORMA “A”: PARA CUBIERTAS FORRADAS DE MADERA.
FORMA “B”: PARA CUBIERTAS DE ACERO.

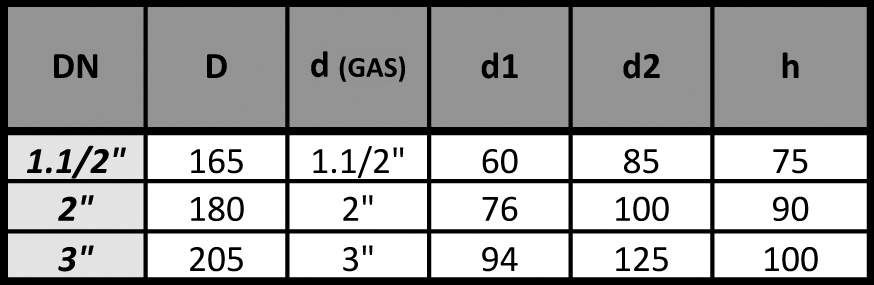

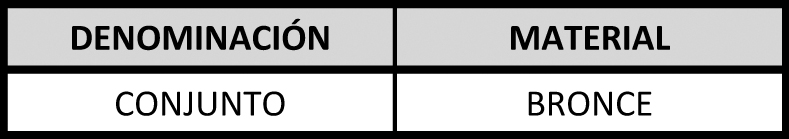

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.

Ficha técnica del producto

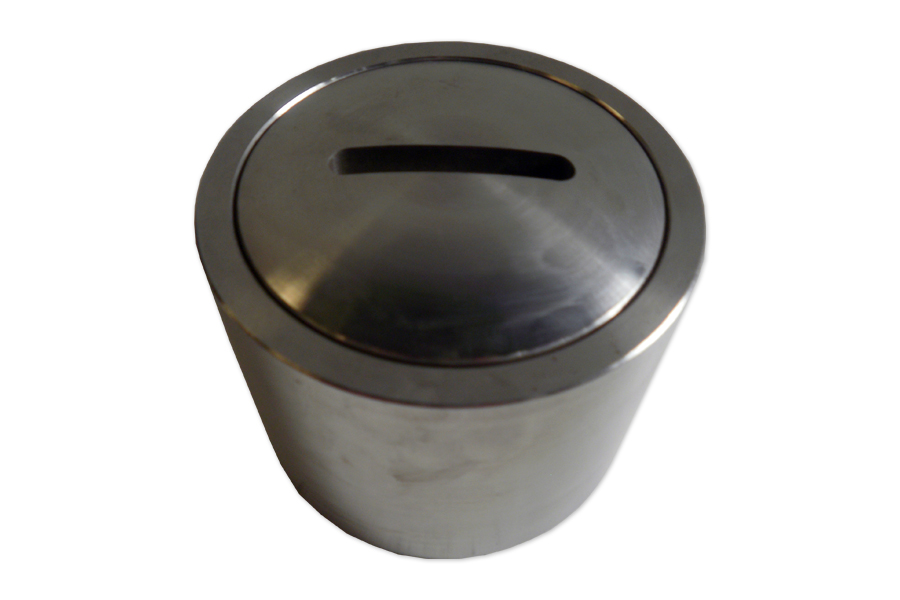

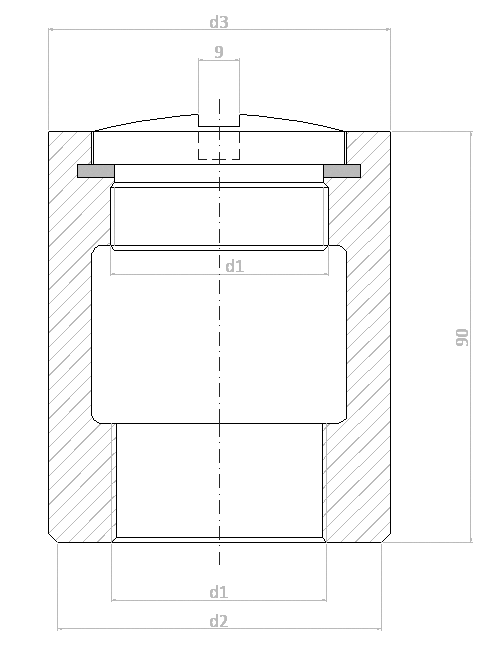

Imagen del producto Plano del producto

TAPAS DE SONDA PARA SOLDAR A CUBIERTA (REF./ 30-73)
DE USO GENERAL PARA TUBERÍAS DE SONDA EN TANQUES DE GAS-OIL, AGUA, ACEITE, ETC.

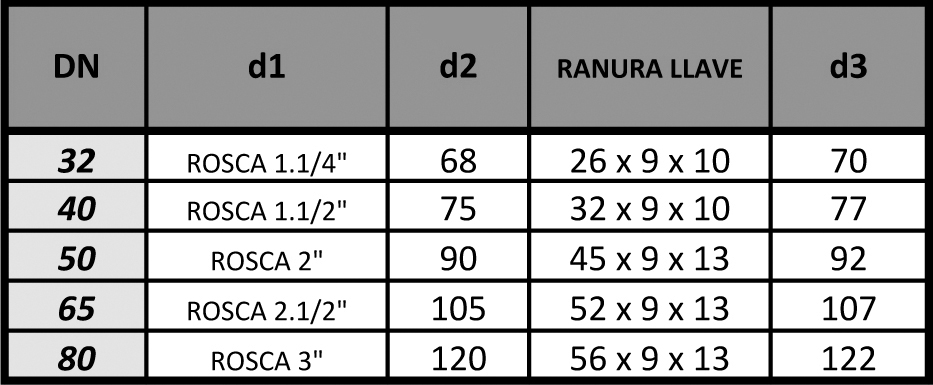

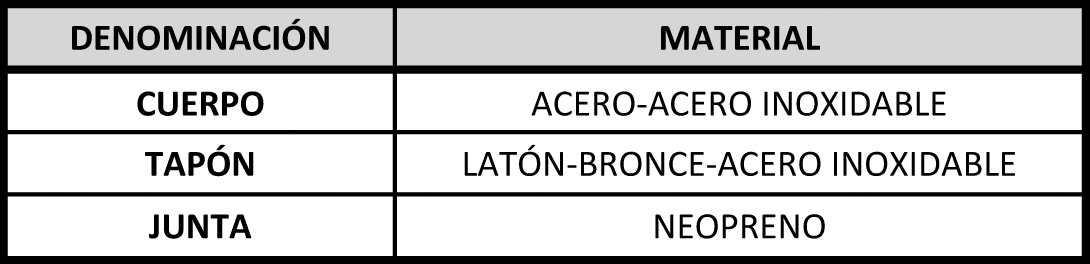

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.

Ficha técnica del producto

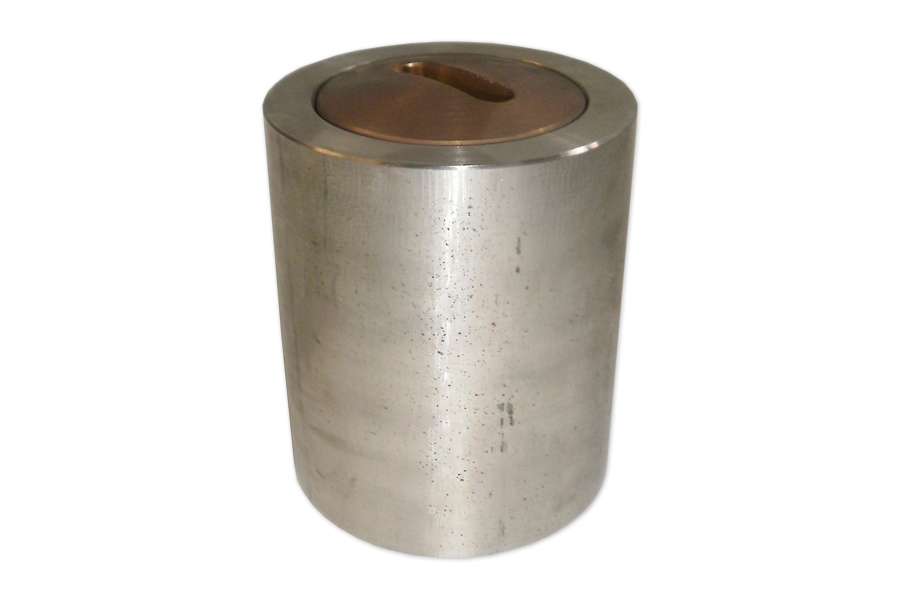

Imagen del producto Plano del producto

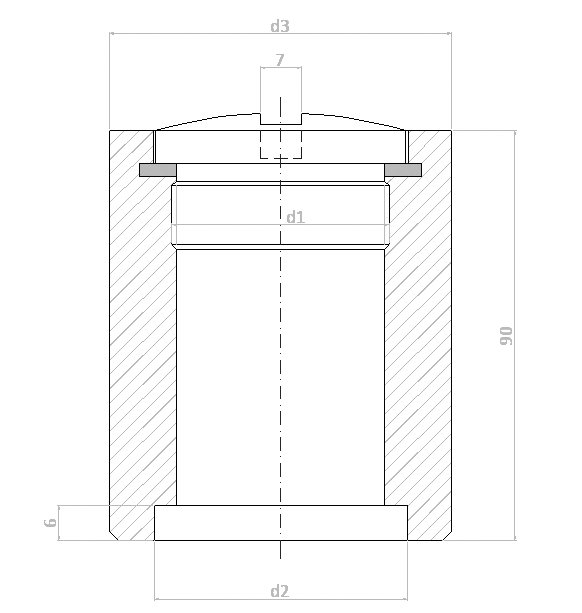

TAPAS DE SONDA PARA SOLDAR A CUBIERTA Y AL TUBO (REF./ 30-77)
DE USO GENERAL PARA TUBERÍAS DE SONDA EN TANQUES DE GAS-OIL, AGUA, ACEITE, ETC.

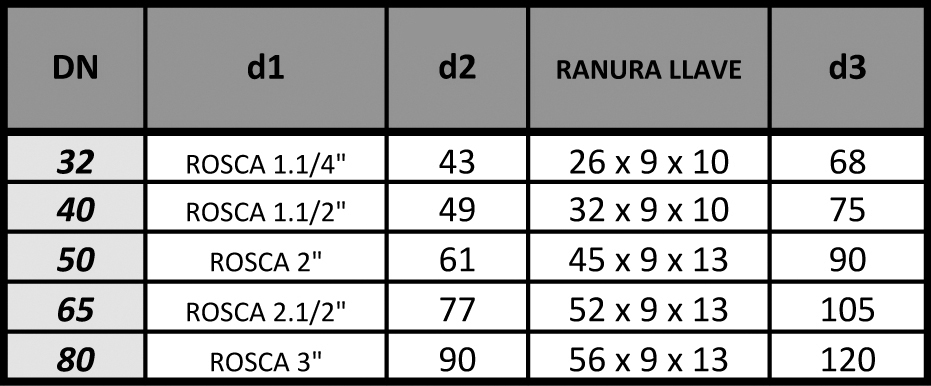

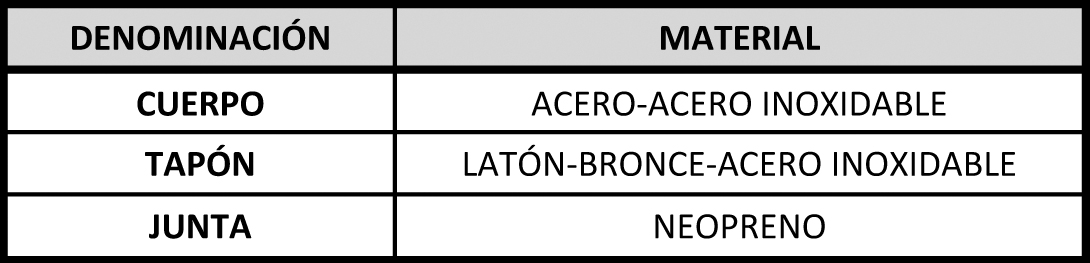

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES, DIMENSIONES O NORMAS CONSULTAR.

Ficha técnica del producto

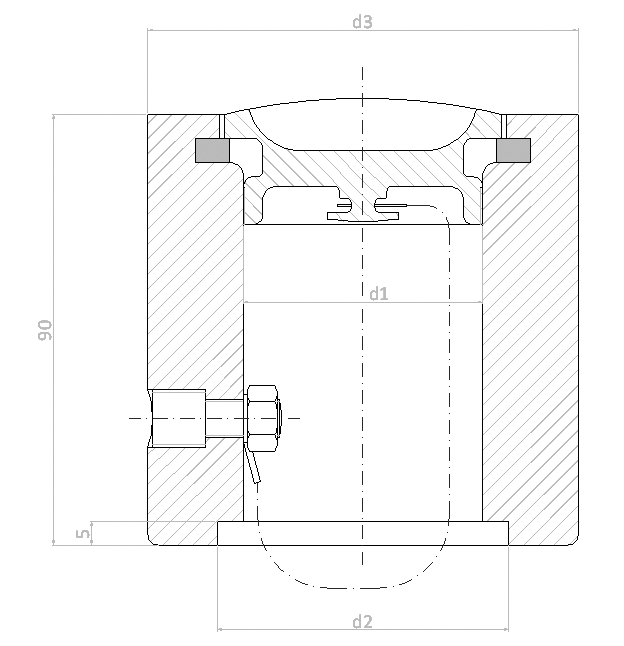

Plano del producto

TAPAS DE SONDA PARA SOLDAR A CUBIERTA Y AL TUBO (REF./ 30-78)
DE USO GENERAL PARA TUBERÍAS DE SONDA EN TANQUES DE GAS-OIL, AGUA, ACEITE, ETC.

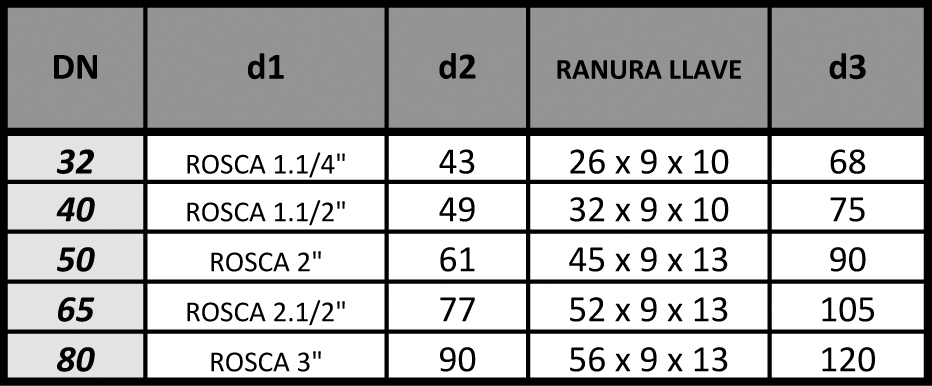

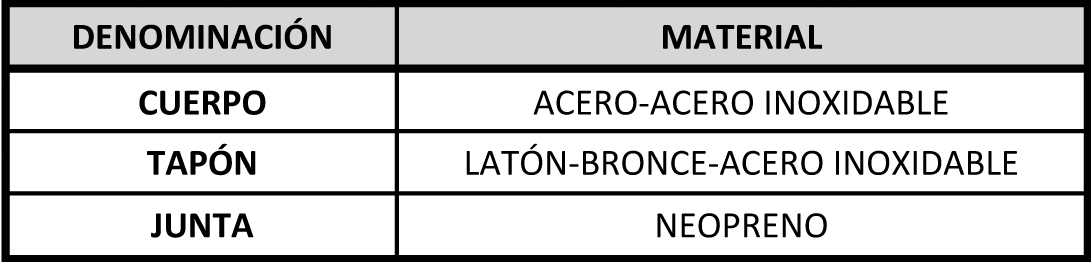

Tabla dimensional       Tabla materiales
NOTA 1: OTROS MATERIALES O DIMENSIONES CONSULTAR.

Ficha técnica del producto
